Die Moxon-Antenne ist eine kompakte 2-Element-Richtantenne, die auf einer Arbeit von Les Moxon (G6XN) basiert und später von L. B. Cebik (W4RNL) wissenschaftlich weiterentwickelt wurde. Charakteristisch ist die rechteckige Form mit zurückgefalteten Enden — Strahler und Reflektor liegen in einer Ebene, was eine sehr flache und leichte Bauweise ermöglicht.

Trotz ihrer kompakten Abmessungen bietet die Moxon ein Vor-/Rückwärts-Verhältnis von typisch 20–30 dB und eine Richtwirkung von rund 5–6 dBi. Ideal für den portablen Einsatz — SOTA, POTA oder Relais-/EchoLink-Verbindungen im 70-cm-Band.

Dieser Aufbau ist kein eigenständiger Entwurf. Als Grundlage und Inspiration dienten die Arbeiten von DL1DN und DL2MAN, deren Videos ich jedem empfehlen kann, der sich für das Thema interessiert. Die 3D-Druckdateien habe ich für meinen konkreten Einsatzzweck angepasst und umgearbeitet. Beim Aufbau und beim Abgleich mit dem RigExpert hat mich Armin DN9AU tatkräftig unterstützt — vielen Dank dafür!

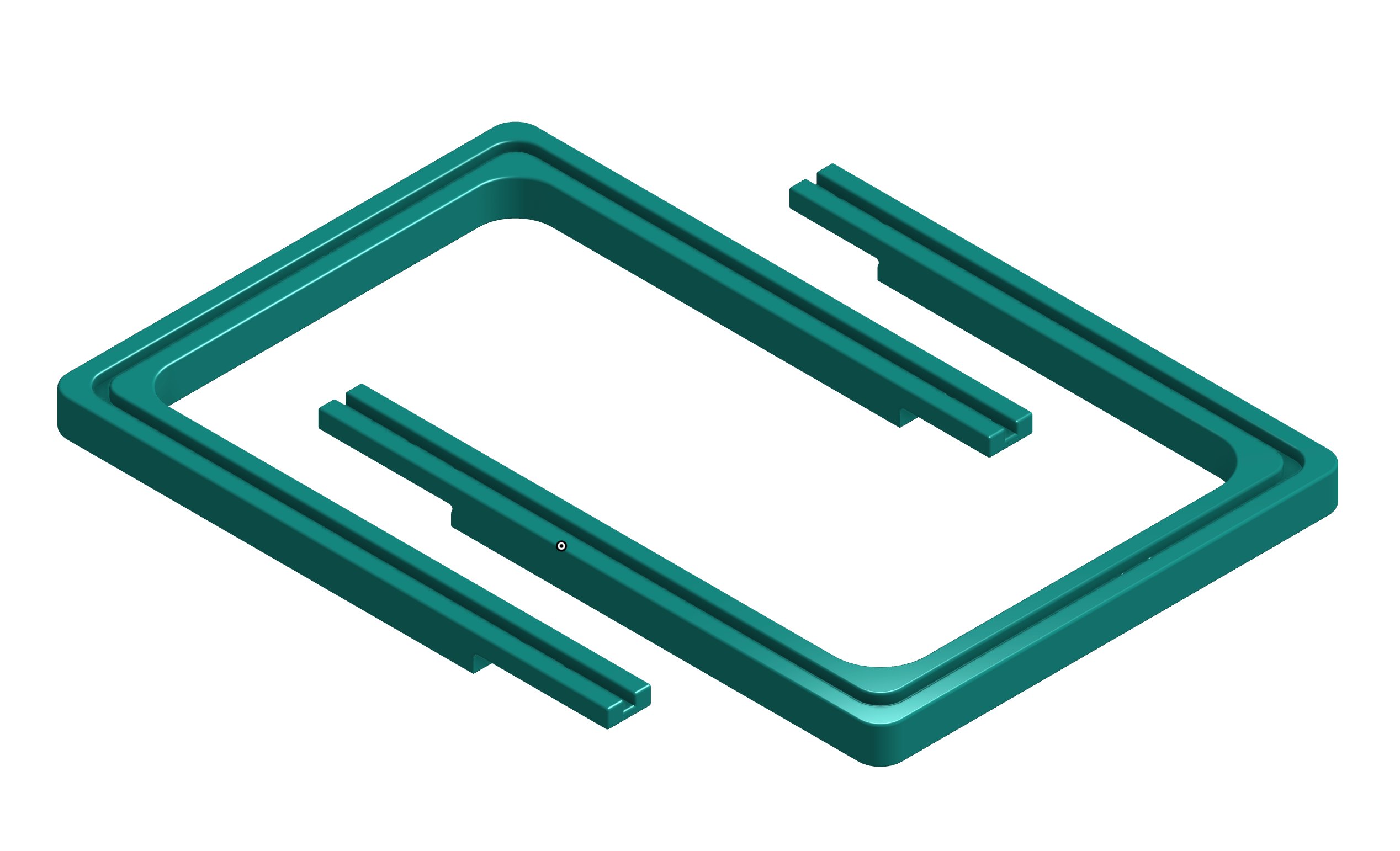

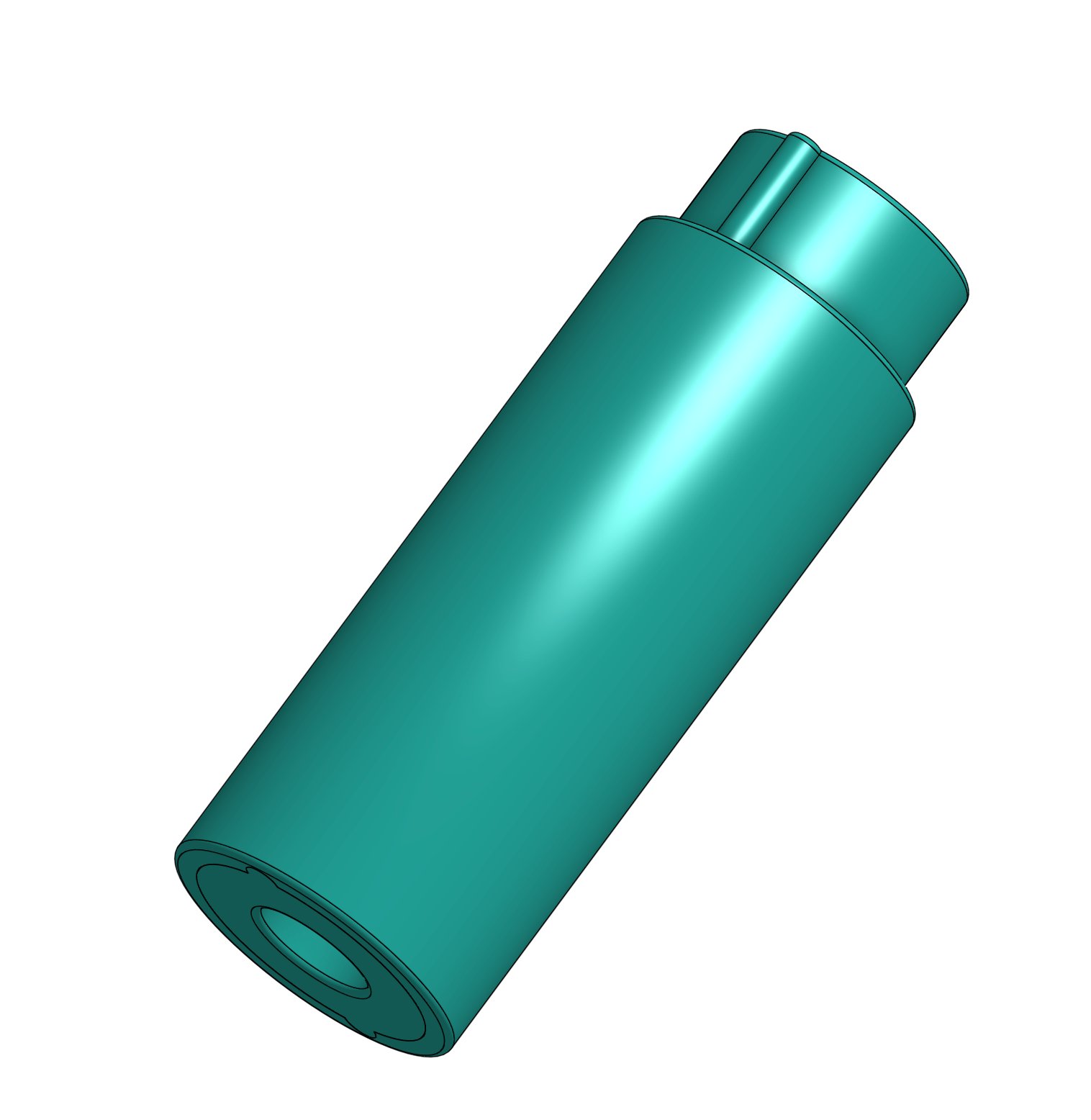

Die Moxon wurde bewusst dreiteilig konstruiert, damit sie auch auf kleinen 3D-Druckern mit begrenztem Druckbett gedruckt werden kann.

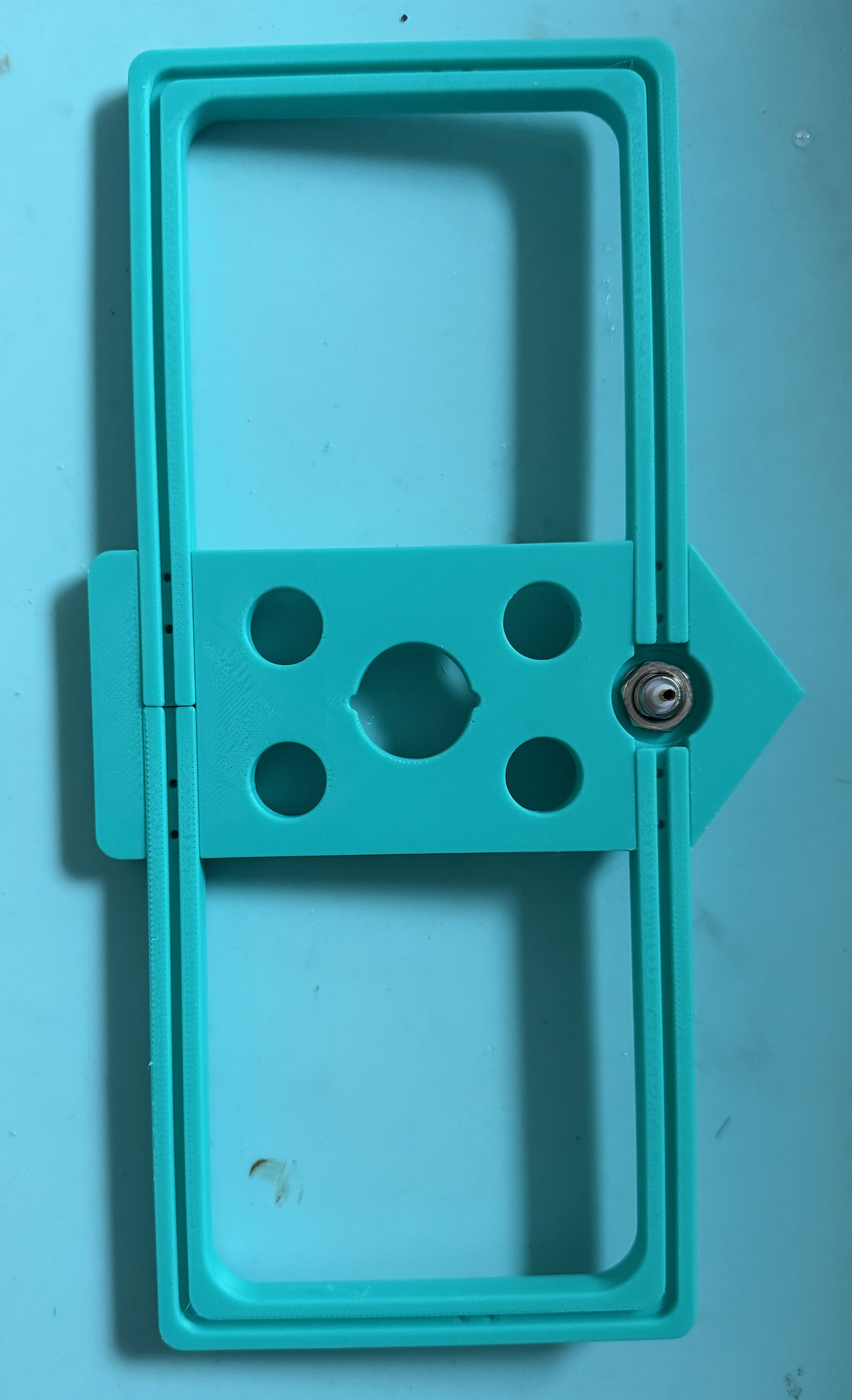

Schritt 1 — Teile verkleben: Die drei Druckteile (Links, Mitte, Rechts) nach dem Druck zusammenkleben. Wer möchte, kann die Verbindung zusätzlich mit 2 mm Stiften verstiften.

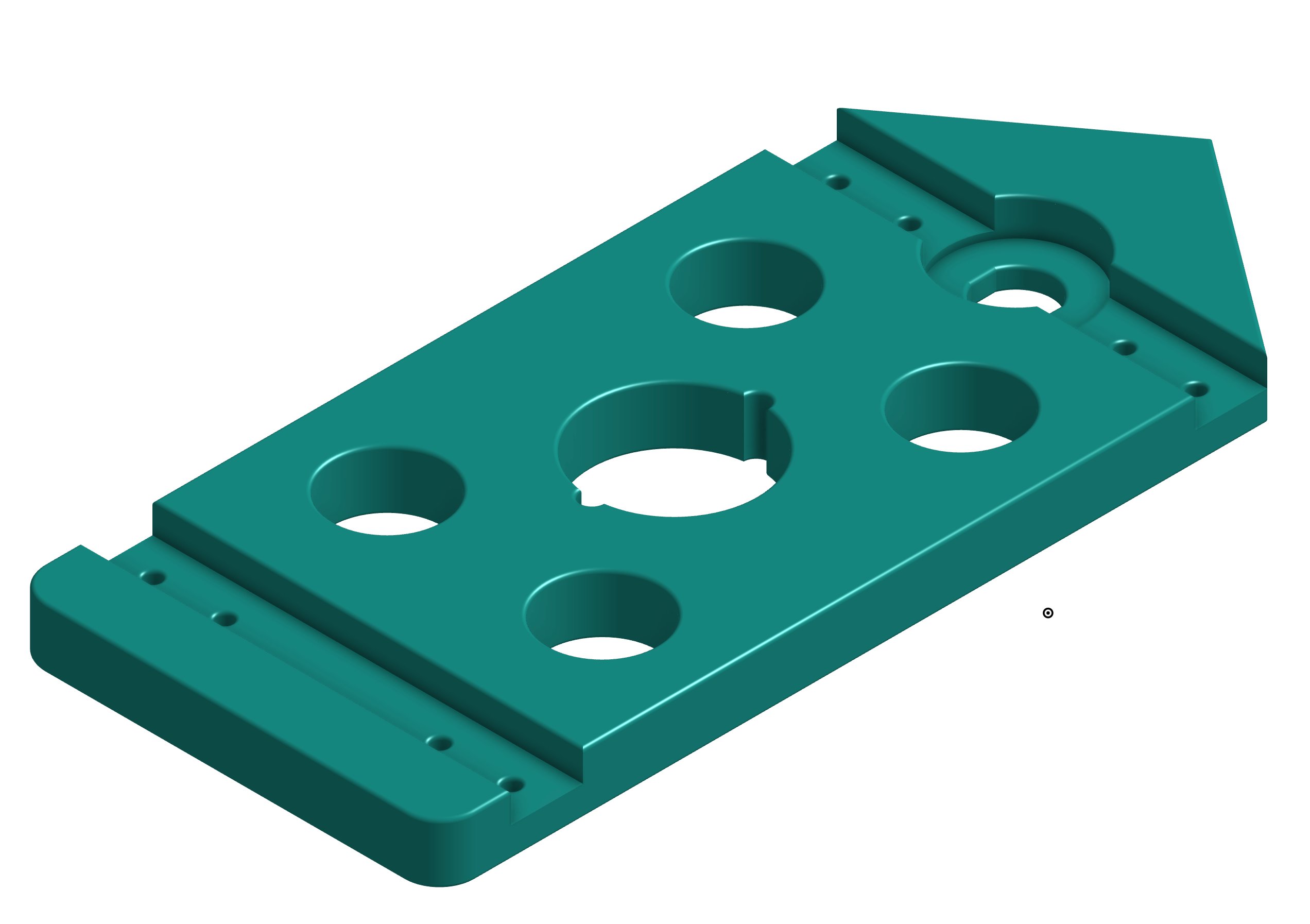

Schritt 2 — BNC-Buchse einbauen: Die BNC-Buchse in die dafür vorgesehene Aufnahme im Mittelteil einsetzen. Verwendet wurde eine Standard-Einbau-BNC-Buchse (Amazon →).

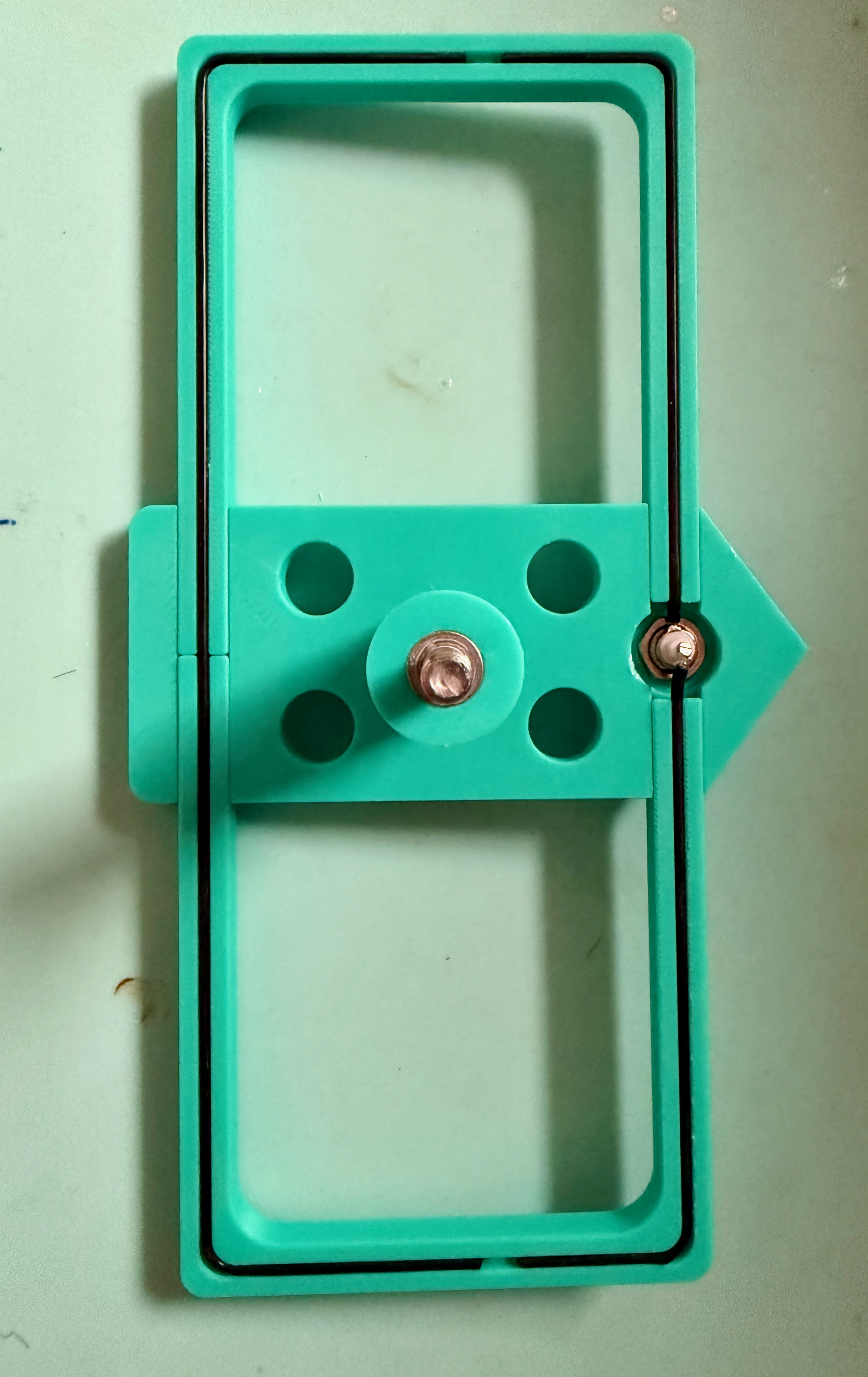

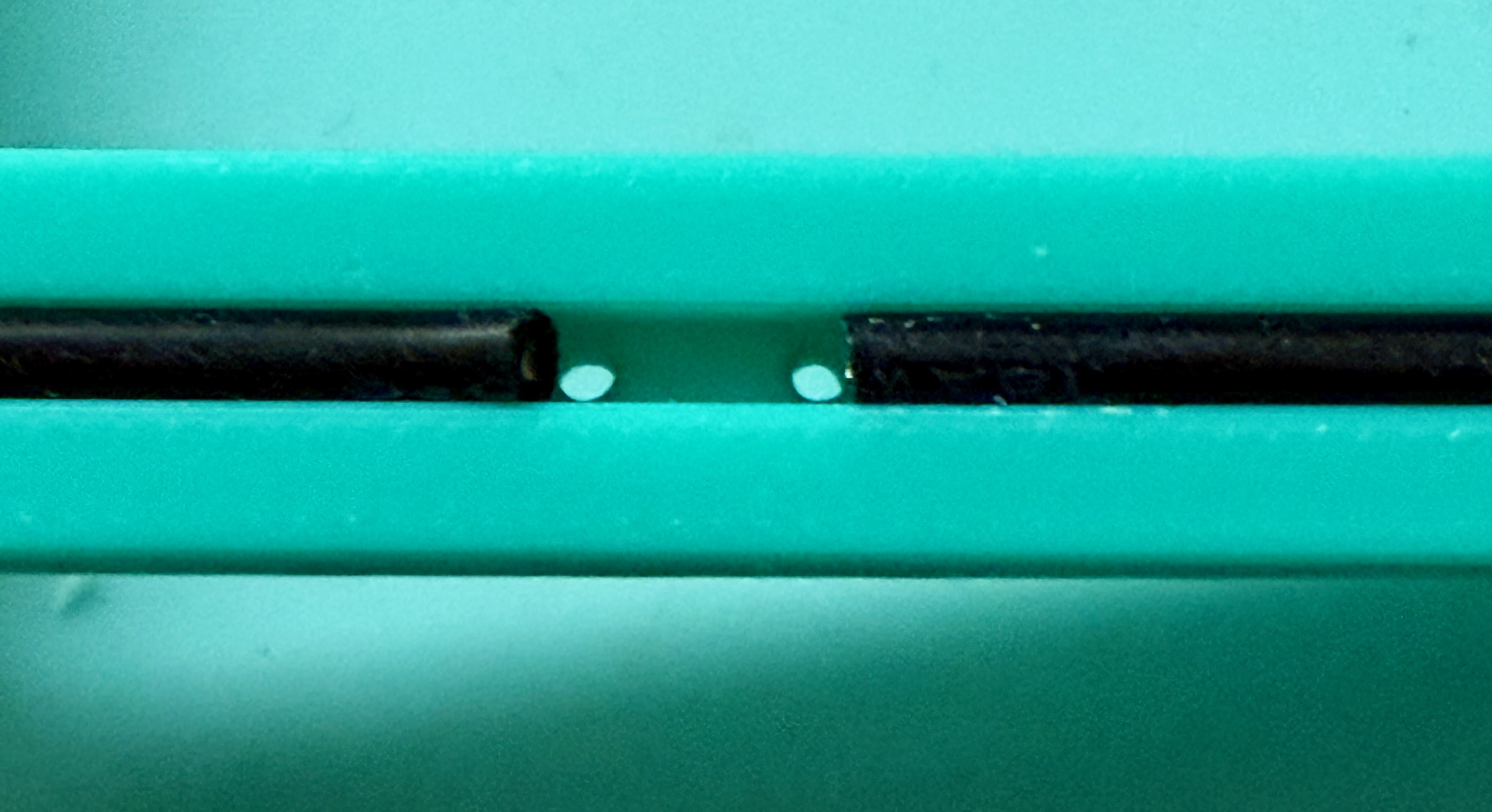

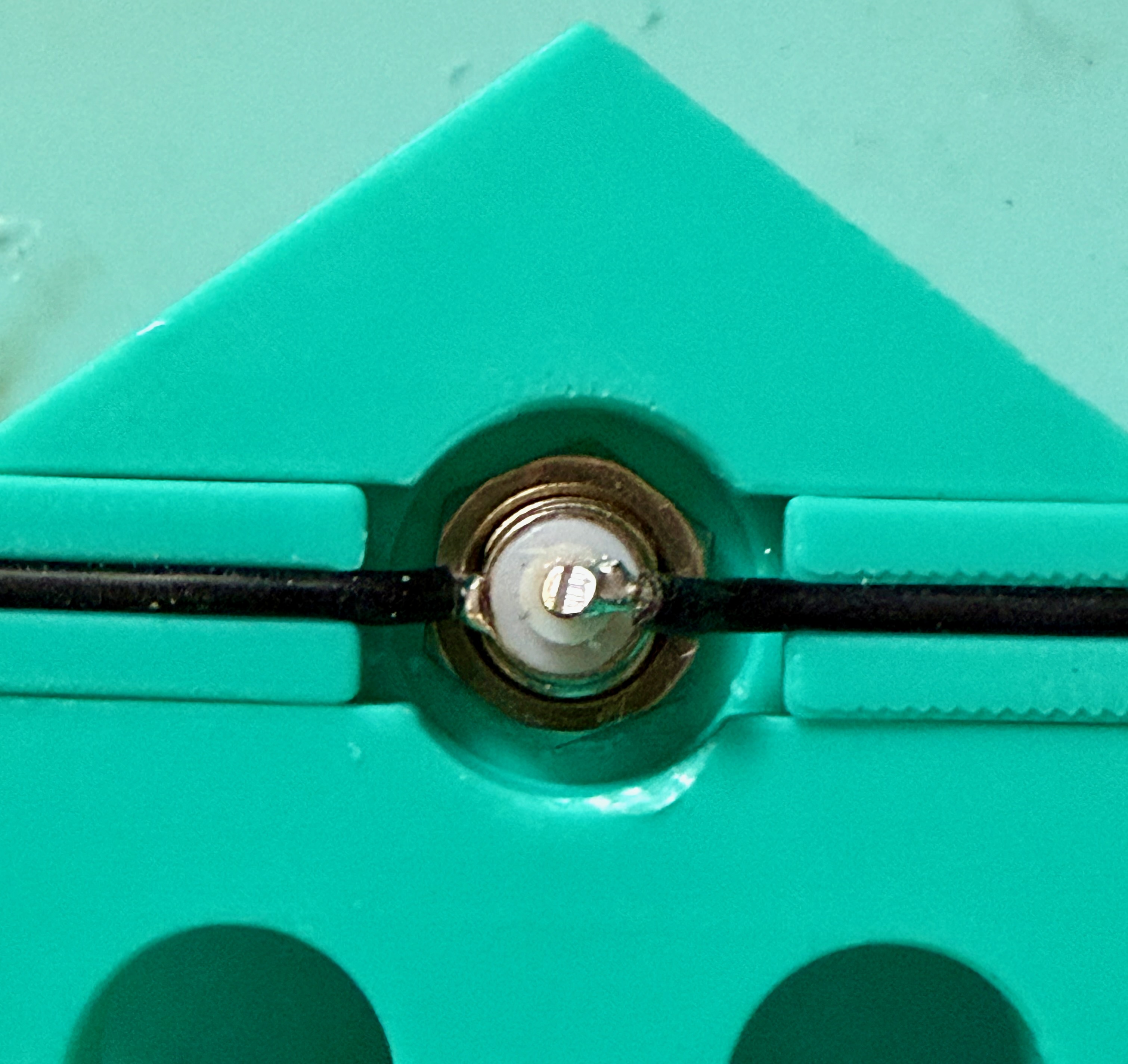

Schritt 3 — Kabel einlegen & verlöten: Geeignet ist Litze mit 1,2 mm Durchmesser oder CuL (Kupferlackdraht) mit 1 mm — ich habe Silikon-Litze verwendet. Den Draht nach den Bildern an die BNC-Buchse anlöten, in die Führungskanäle einlegen und verlöten. Kritischer als der Drahtdurchmesser ist der korrekte Gap (Abstand zwischen den Drahtenden) — die Bilder zeigen wie es aussehen soll.
